Ouyue ইলেকট্রিক একটি ডাবল-লেয়ার বিভক্ত ধাতব বন্টন বক্স শেল চালু করেছে: পৃথক শক্তিশালী এবং দুর্বল কারেন্ট জোন এবং আগে থেকে ইনস্টল করা স্টাড সহ, এটি সম্পূর্ণ সেটের জন্য সমাবেশের সময়কে ছোট করে।

I. ব্যাপক উত্পাদন বাস্তব শুটিং: মানসম্মত ক্যাবিনেটগুলি সারিবদ্ধ এবং উত্পাদন লাইন থেকে বেরিয়ে আসে, ব্যাচ ডেলিভারি ক্ষমতা স্বজ্ঞাতভাবে উপস্থাপন করে

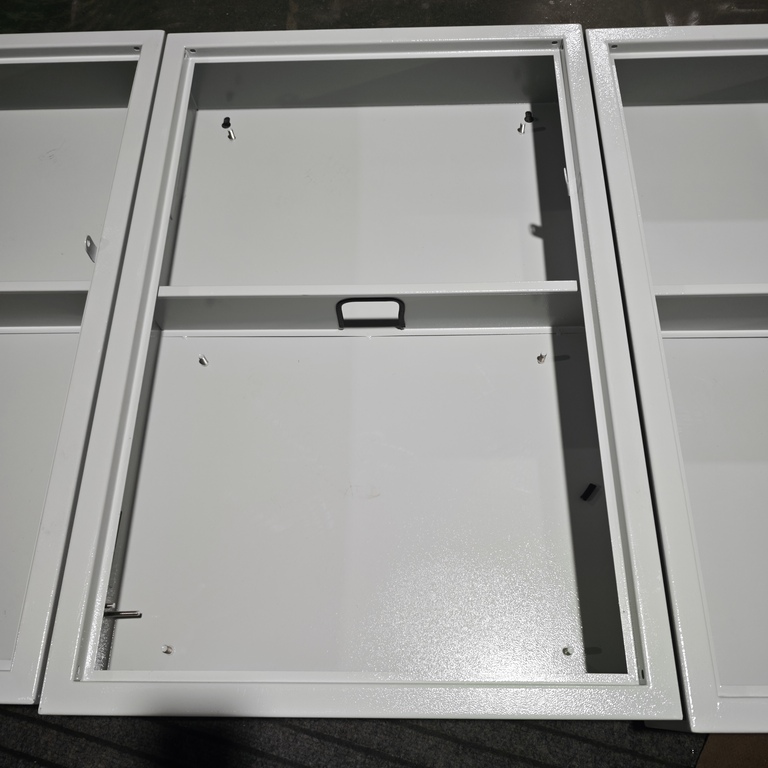

প্রথম বাস্তব ফটো ওয়ার্কশপের সমাবেশ এলাকায় পাশাপাশি রাখা ডাবল-স্তর বিচ্ছিন্ন ধাতব বন্টন বাক্সের শেলের একটি সারির দৃশ্য ধারণ করেছে। ক্যাবিনেট বডি এখনও দরজার প্যানেলটি ইনস্টল করেনি, তবে বক্সের বডির শীট মেটাল প্রক্রিয়ার বিশদটি সম্পূর্ণরূপে প্রকাশিত হয়েছে - ফ্রেমের প্রান্ত এবং কোণগুলি নিয়মিত, বাঁকানো প্রান্তের লাইনগুলি ঝরঝরে এবং ঝালাইগুলি burrs ছাড়াই মসৃণ।

ক্যাবিনেটের মূল অংশটি উচ্চ-মানের কোল্ড-রোল্ড স্টিল প্লেট দিয়ে তৈরি, যা লেজার কাটিং এবং সিএনসি এক টুকরো বাঁকানোর দ্বারা গঠিত হয়। শক্তিশালী লোড-ভারবহন এবং প্রভাব প্রতিরোধ ক্ষমতা সহ বক্স ফ্রেমটি ঘন এবং শক্তিশালী করা হয়েছে। মরিচা অপসারণ এবং উচ্চ-তাপমাত্রার ইলেক্ট্রোস্ট্যাটিক ইপক্সি পাউডার লেপ চিকিত্সার জন্য পৃষ্ঠটি ফসফেটিং এর মধ্য দিয়ে গেছে। আবরণটি ম্যাট আইভরি সাদা, একটি অভিন্ন এবং মসৃণ পেইন্ট পৃষ্ঠ সহ।

 এতে মরিচা প্রতিরোধ, জারা প্রতিরোধ, স্ক্র্যাচ প্রতিরোধের বৈশিষ্ট্য রয়েছে এবং হলুদ হওয়ার প্রবণতা নেই, এটি শুষ্ক অন্দর পরিবেশে দীর্ঘমেয়াদী ব্যবহারের জন্য উপযুক্ত করে তোলে। সাদা পাউডার-প্রলিপ্ত চেহারাটি সহজ এবং আধুনিক, এবং এটি কারখানা, বিল্ডিং বিতরণ কক্ষ, পরীক্ষাগার ইত্যাদির অভ্যন্তরীণ সজ্জা পরিবেশের সাথে অত্যন্ত সমন্বিত।

প্রক্রিয়া লিঙ্ক	প্রক্রিয়াকরণ পদ্ধতি	ফাংশন
বেস উপাদান	উচ্চ-মানের কোল্ড-ঘূর্ণিত ইস্পাত প্লেট, এক টুকরোতে সিএনসি নমন দ্বারা গঠিত	উচ্চ শক্তি, বিকৃতি প্রবণ নয়, এবং ফ্রেমটি ঘন এবং শক্তিশালী করা হয়
ঢালাই	স্পষ্টতা স্পট ঢালাই, ঝালাই seam স্থল মসৃণ সঙ্গে	সিলিং ফাউন্ডেশন ভাল, কোন burrs বা ধারালো প্রান্ত সঙ্গে
প্রিট্রিটমেন্ট	মরিচা অপসারণের জন্য ফসফেটিং	পাউডার আবরণের আনুগত্য উন্নত করুন এবং একটি মরিচা-প্রমাণ বেস স্তর প্রদান করুন
আবরণ	উচ্চ-তাপমাত্রার ইলেক্ট্রোস্ট্যাটিক ইপোক্সি পাউডার লেপ, ম্যাট আইভরি সাদা	অ্যান্টি-জং, অ্যান্টি-জারা, স্ক্র্যাচ-প্রতিরোধী এবং হলুদ হওয়ার প্রবণ নয়

২. অভ্যন্তরীণ কাঠামোর বিশদ ব্যাখ্যা: ইন্টিগ্রেটেড পার্টিশন পার্টিশন + প্রি-ইনস্টল করা স্টাড, শীট মেটাল স্তর থেকে সম্পূর্ণ সেট সমাবেশকে সরল করে

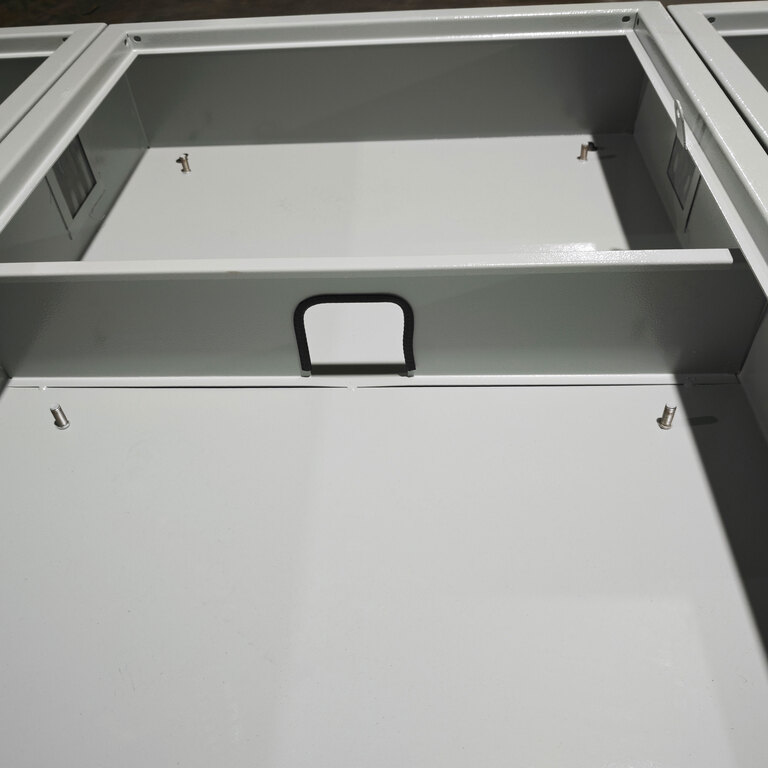

দ্বিতীয় বাস্তব ফটোটি ক্যাবিনেটের অভ্যন্তরীণ কাঠামো খুলে দেয়, স্পষ্টভাবে এই পণ্যটির মূল নকশা উপস্থাপন করে - ডাবল-লেয়ার পার্টিশন এবং প্রাক-ইনস্টল করা স্টাড সিস্টেম।

ইন্টিগ্রেটেড মেটাল পার্টিশন বোর্ড: শক্তিশালী এবং দুর্বল বিদ্যুত আলাদা করা হয়, এবং তারের ঝরঝরে হয়

একটি ইন্টিগ্রেটেড মেটাল পার্টিশন প্লেট বাক্সের ভিতরে অনুভূমিকভাবে ইনস্টল করা হয়, ভিতরের গহ্বরটিকে উপরে এবং নীচে দুটি স্বাধীন ইনস্টলেশন কম্পার্টমেন্টে বিভক্ত করে। পার্টিশনটি ঢালাই করা হয় এবং বক্স ফ্রেমে স্থির করা হয়, এতে উচ্চ শক্তি, নমনের প্রতিরোধ ক্ষমতা এবং ভারী বৈদ্যুতিক উপাদানগুলিকে সমর্থন করার ক্ষমতা রয়েছে। এই কাঠামোর মূল মান শক্তিশালী এবং দুর্বল বিদ্যুতের পৃথকীকরণ বা উপাদানগুলির শ্রেণিবদ্ধ বিন্যাস অর্জনের মধ্যে রয়েছে:

উপরের বগি:এটি নিয়ন্ত্রণ এবং সংকেত উপাদান যেমন যন্ত্র, নির্দেশক লাইট, পিএলসি মডিউল, টার্মিনাল ব্লক ইত্যাদি ইনস্টল করতে ব্যবহার করা যেতে পারে।

নিম্ন বগি:এটি সার্কিট ব্রেকার, কন্টাক্টর, থার্মাল রিলে এবং কপার বাসবারগুলির মতো প্রধান সার্কিট পাওয়ার উপাদানগুলির ব্যবস্থা করতে ব্যবহৃত হয়।

কন্ট্রোল সার্কিটের সিগন্যালের নির্ভুলতাকে প্রভাবিত করতে প্রধান সার্কিটে বৃহৎ কারেন্ট দ্বারা উত্পন্ন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করার জন্য উপরের এবং নীচের অংশগুলিকে শারীরিকভাবে বিচ্ছিন্ন করা হয়। একই সময়ে, লাইনগুলির ক্রস-হস্তক্ষেপ উল্লেখযোগ্যভাবে হ্রাস পেয়েছে এবং রক্ষণাবেক্ষণের সময় পার্থক্য লাইনগুলি এক নজরে স্পষ্ট।

ওয়্যার প্যাসেজ: উপরের এবং নীচের বগিগুলি পরস্পর সংযুক্ত, এবং কোন সাইড উইন্ডিং ব্যবহার করা হয় না

পার্টিশনের মাঝখানে একটি লম্বা স্ট্রিপ-আকৃতির তারের প্যাসেজ খোলা হয়। উপরের এবং নীচের বগিগুলির মধ্যে তারগুলি সরাসরি তারের জন্য বাক্সের চারপাশে না গিয়ে এই উত্তরণের মাধ্যমে সংযুক্ত হতে পারে। এই বিস্তারিত নকশা তারের পথটিকে সবচেয়ে ছোট এবং সবচেয়ে নিয়মিত করে তোলে। তারের ট্রেগুলিকে বিছানোর জন্য তারের ক্রসিংগুলির সাথে সরাসরি সারিবদ্ধ করা যেতে পারে, একই সাথে সমাবেশের দক্ষতা এবং নান্দনিক আবেদন বাড়ায়।

চার কোণে পূর্বে ইনস্টল করা স্টেইনলেস স্টীল ফিক্সড স্টাড: সাইটে ড্রিলিং এবং ট্যাপ করার প্রয়োজনীয়তা দূর করা

স্টেইনলেস স্টীল ফিক্সড বোল্ট স্টাডগুলি উপরের এবং নীচের উভয় ক্যাবিনেট বিভাগের চারটি কোণে প্রাক-ঝালাই করা হয়, একটি মূল নকশা বৈশিষ্ট্য যা সামগ্রিক সমাবেশের সময়কে উল্লেখযোগ্যভাবে হ্রাস করে। ঐতিহ্যবাহী ক্যাবিনেট ইনস্টলেশনে, বৈদ্যুতিক উপাদানগুলিকে মাউন্ট করার জন্য সাইটের পরিমাপ, অবস্থান, ড্রিলিং এবং ট্যাপিং প্রয়োজন—প্রক্রিয়াগুলি যেগুলি কেবল সময়সাপেক্ষ নয় কিন্তু ভুলভাবে গর্তের ঝুঁকিও বহন করে যা অনিরাপদ ইনস্টলেশনের দিকে পরিচালিত করে। প্রাক-ইনস্টল করা স্টাডগুলির সাথে, এই প্রক্রিয়াটি শীট মেটাল তৈরির পর্যায়ে এগিয়ে নিয়ে যাওয়া হয়। ক্যাবিনেট পাওয়ার পর, অ্যাসেম্বলাররা সরাসরি যন্ত্র, সার্কিট ব্রেকার রেল, মাউন্টিং ব্যাকপ্লেট, টার্মিনাল ব্লক এবং অন্যান্য উপাদানগুলিকে প্রি-ড্রিল করা স্টাডগুলিতে বোল্ট ব্যবহার করে সুরক্ষিত করতে পারে, যে কোনও অন-সাইট মেশিনিংয়ের প্রয়োজনীয়তা দূর করে৷

উদাহরণ হিসাবে 10টি সার্কিট সহ একটি বন্টন বাক্স গ্রহণ করলে, আগে থেকে ইনস্টল করা বোল্ট ডিজাইন প্রায় 30 থেকে 40 মিনিট সমাবেশের সময় বাঁচাতে পারে। বৃহৎ মাপের ইঞ্জিনিয়ারিং অর্ডারে, শ্রম এবং সময়ের খরচে সঞ্চিত সঞ্চয় যথেষ্ট।

III. ডোর বডি এবং ইনস্টলেশন: সম্পূর্ণ সেট, বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে জন্য উপযুক্ত

বাক্সের বাম দিকটি দরজার কব্জা স্থাপনের জন্য সংরক্ষিত, এবং এটি একই স্পেসিফিকেশনের একটি সাদা বাক্সের দরজার সাথে মিলে গেছে। ছবিতে, এটি দেখা যায় যে একই ব্যাচের দরজার প্যানেলগুলি পাশে স্থাপন করা হয়েছে, সমাবেশের জন্য অপেক্ষা করছে। ডোর বডি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী তালা এবং পর্যবেক্ষণ উইন্ডো দিয়ে সজ্জিত করা যেতে পারে। বন্ধ করার পরে, এটি ধুলো-প্রমাণ সুরক্ষা অর্জন করতে পারে এবং অ-পেশাদারদের ভুল করা থেকে আটকাতে পারে।

ইনস্টলেশন পদ্ধতি উন্মুক্ত প্রাচীর-মাউন্ট টাইপ গ্রহণ করে। বাক্সের পিছনে ঝুলন্ত গর্ত দিয়ে সংরক্ষিত, যা অতিরিক্ত বন্ধনী ছাড়াই সরাসরি দেয়ালে স্থির করা যেতে পারে। স্থল ইনস্টলেশনের প্রয়োজন এমন পরিস্থিতিতে, একটি বেস বন্ধনীও ঐচ্ছিকভাবে সজ্জিত করা যেতে পারে।

IV সাধারণ প্রয়োগের পরিস্থিতি

ডাবল-লেয়ার বিভক্ত ধাতব বন্টন বক্স শেল এবং নমনীয় প্রাক-ইনস্টলড স্টাড সিস্টেমের মানসম্মত শীট মেটাল কাঠামো এটিকে বিভিন্ন অন্দর বিদ্যুৎ বিতরণ এবং নিয়ন্ত্রণ পরিস্থিতির জন্য উপযুক্ত করে তোলে।

বিল্ডিং পাওয়ার ডিস্ট্রিবিউশন: ফ্লোর ডিস্ট্রিবিউশন বক্স, লাইটিং কন্ট্রোল বক্স, মেইন সুইচ এবং ব্রাঞ্চ সুইচ যথাক্রমে উপরের এবং নিচের বগিতে সাজানো আছে।

শিল্প নিয়ন্ত্রণ:পিএলসি কন্ট্রোল ক্যাবিনেট, সরঞ্জাম মেলানোর জন্য বৈদ্যুতিক নিয়ন্ত্রণ বাক্স। কন্ট্রোলার এবং টার্মিনালগুলি উপরের বগিতে ইনস্টল করা হয় এবং ড্রাইভের উপাদানগুলি নীচের বগিতে সাজানো হয়।

পরীক্ষাগার এবং পরিষ্কার কর্মশালা:সাদা পাউডার-প্রলিপ্ত চেহারা গৃহমধ্যস্থ পরিবেশের সাথে সামঞ্জস্যপূর্ণ, পরিষ্কার পরিস্থিতিতে ধুলো-প্রমাণ এবং নান্দনিক প্রয়োজনীয়তা পূরণ করে।

ব্যাচ ইঞ্জিনিয়ারিং সংগ্রহ:প্রমিত কাঠামো বৃহৎ-স্কেল উত্পাদন এবং দ্রুত ডেলিভারি সমর্থন করে, বৃহৎ-স্কেল নির্মাণ প্রকল্পগুলির কেন্দ্রীভূত মিলের জন্য উপযুক্ত।

V. শীট মেটাল থেকে সম্পূর্ণ সেট পর্যন্ত: প্রমিত শেল দিয়ে আপনার সমাবেশ প্রক্রিয়া সহজ করুন

Ouyue ইলেকট্রিক গ্রাহকদের আরও দক্ষ এবং মানসম্মত বৈদ্যুতিক ঘের সমাধান প্রদান করতে প্রতিশ্রুতিবদ্ধশীট ধাতু উত্পাদন স্তর. ডাবল-কম্পার্টমেন্ট মেটাল এনক্লোসারে ইন্টিগ্রেটেড পার্টিশনিং, প্রি-ইনস্টল করা মাউন্টিং স্টাড এবং একটি প্রমিত ফ্রেম রয়েছে, প্যানেল নির্মাতা এবং ইঞ্জিনিয়ারিং ঠিকাদারদের এনক্লোজার পণ্যগুলি অফার করে যা সমাবেশের সহজতার সাথে কাঠামোগত শক্তিকে একত্রিত করে।

একবার পণ্যের অঙ্কন নিশ্চিত হয়ে গেলে, সমাপ্ত পণ্যটি সম্পূর্ণ করতে মাত্র 7 দিন সময় লাগে।আপনার আঁকার উপর ভিত্তি করে আপনার স্ট্যান্ডার্ড স্পেসিফিকেশন বা কাস্টম ডিজাইনের প্রয়োজন কিনা,অনুগ্রহ করে আমাদের আপনার প্রযুক্তিগত প্রয়োজনীয়তা পাঠান,এবং আমরা অবিলম্বে সমাধান পরামর্শ এবং নমুনা উত্পাদন সময়সূচী প্রদান করবে.
