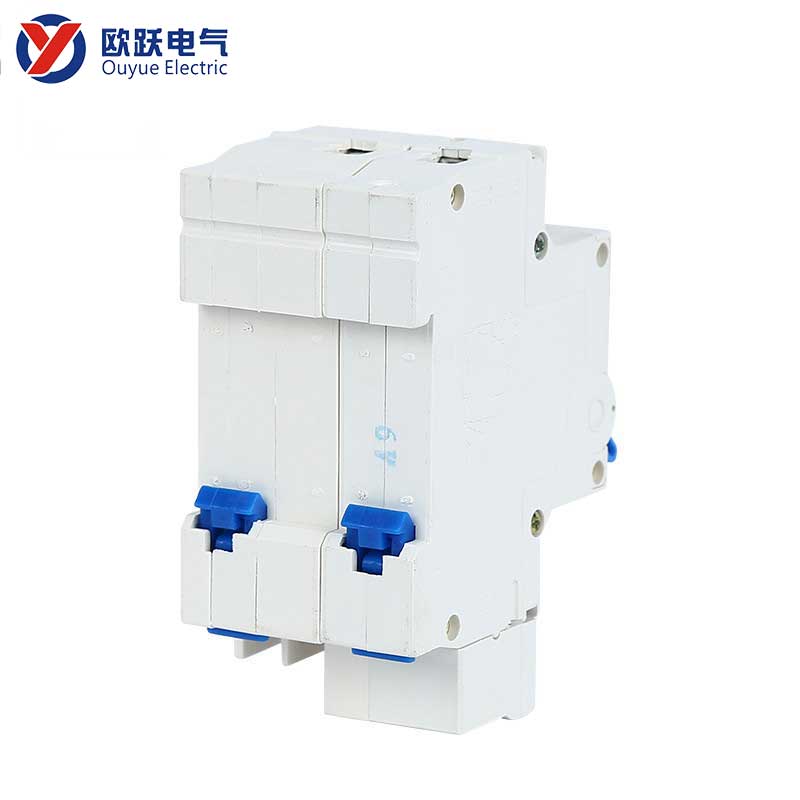

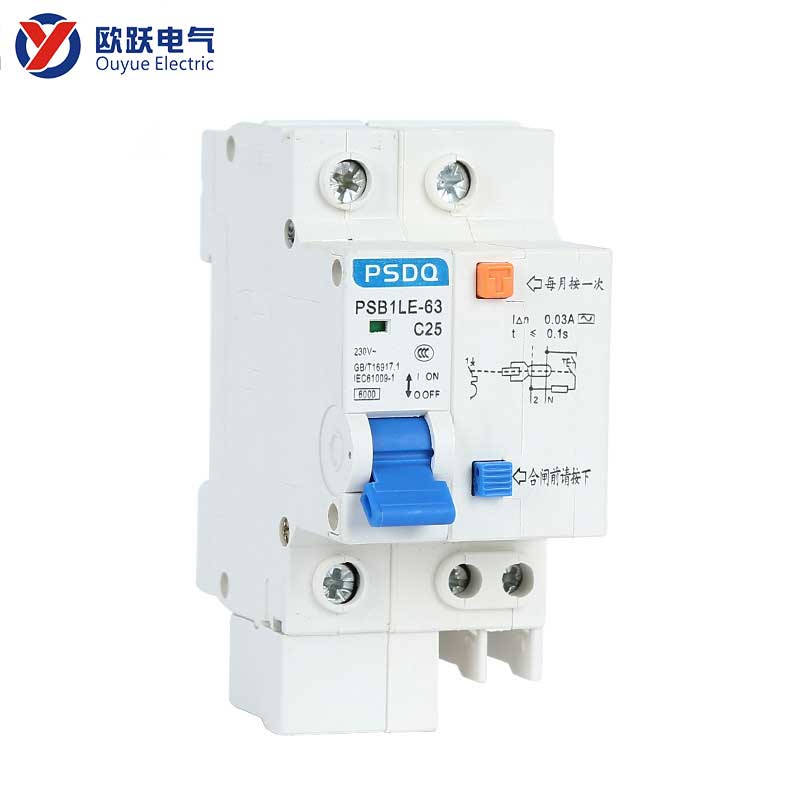

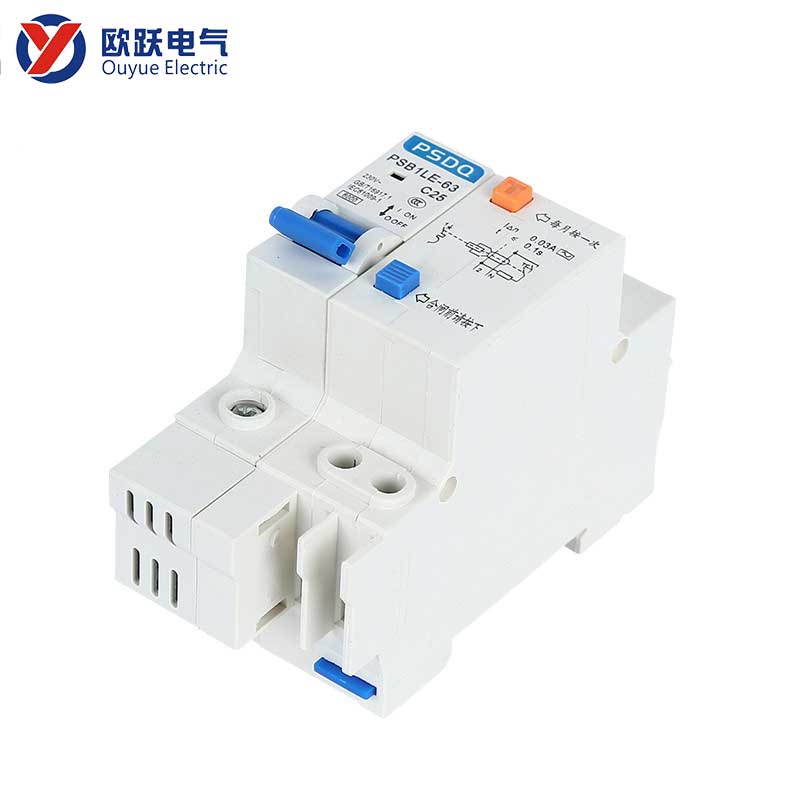

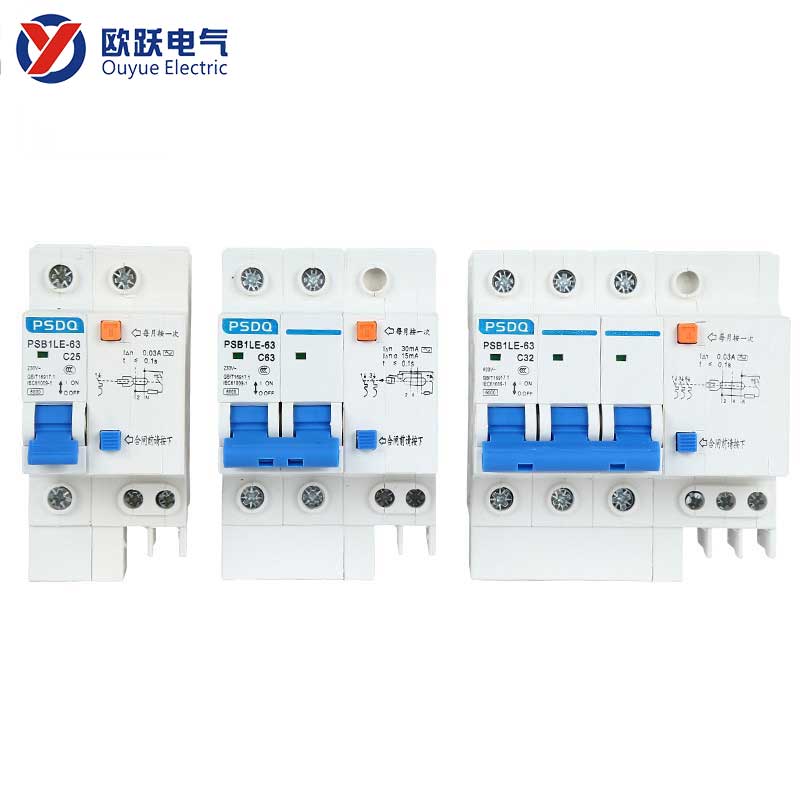

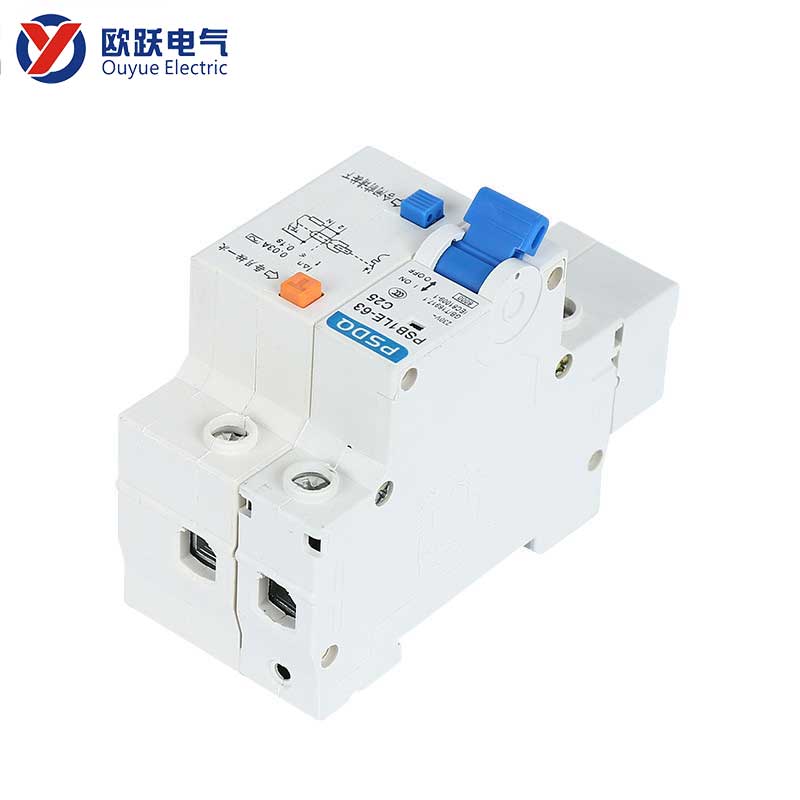

ছোট ফুটো সার্কিট ব্রেকার 63A 1P+N

পণ্য পরিচিতি

• আধুনিক আবাসিক, বাণিজ্যিক এবং অন্যান্য পরিবেশে উচ্চ-ক্ষমতার একক-ফেজ বিদ্যুতের ক্রমবর্ধমান চাহিদার মুখে, ঐতিহ্যগত সার্কিট সুরক্ষা স্কিমের জন্য প্রায়ই দুটি মডিউল স্থান দখলের প্রয়োজন হয় (1P সার্কিট ব্রেকার + লিকেজ আনুষঙ্গিক বা 2P লিকেজ সার্কিট ব্রেকার), যা সহজেই ডিস্ট্রিবিউশন বাক্সে লেআউট সমস্যা সৃষ্টি করতে পারে।
• ছোট ফুটো সার্কিট ব্রেকার 63A 1P+N উদ্ভাবনীভাবে ওভারলোড, শর্ট-সার্কিট এবং উচ্চ-সংবেদনশীলতা ফুটো সুরক্ষা ফাংশনগুলিকে শুধুমাত্র একটি স্ট্যান্ডার্ড মডিউল (18 মিমি) প্রস্থের মধ্যে সংহত করে এবং একই সাথে ফেজ লাইন (L) এবং নিরপেক্ষ লাইন (N) ভেঙ্গে দিতে পারে। এটি একক-ফেজ উচ্চ-বর্তমান সার্কিটের জন্য সম্পূর্ণ নিরাপত্তা সুরক্ষা প্রদান করতে পারে।

পণ্যের স্পেসিফিকেশন

প্যারামিটার আইটেম	স্পেসিফিকেশন বিবরণ
পণ্য মডেল	ছোট ফুটো সার্কিট ব্রেকার 63A 1P+N
পোলার সংখ্যা	1P+N
রেট করা বর্তমান	63A
রেট লিকেজ অপারেটিং বর্তমান	30mA
রেটেড ভোল্টেজ	230V AC 50/60Hz
ট্রিপিং বৈশিষ্ট্য	টাইপ সি
ইনস্টলেশন পদ্ধতি	স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেল মাউন্ট করা
সার্টিফিকেট	সি.ই

প্রশ্নোত্তর

প্রশ্নঃ1P+N এবং 2P লিকেজ সার্কিট ব্রেকারগুলির মধ্যে সুরক্ষার পার্থক্যগুলি কী কী?

ক:এটি সার্কিটের মূল অংশে ওভারলোড, শর্ট সার্কিট এবং ফুটো সুরক্ষা ফাংশনের সম্পূর্ণ সমতুল্য। প্রধান পার্থক্যটি শারীরিক গঠনের মধ্যে রয়েছে: 1P+N একটি একক-মোড কমপ্যাক্ট ডিজাইন গ্রহণ করে, যখন 2P-এর দ্বৈত-মোড প্রস্থ রয়েছে। উভয়ই একই সাথে L লাইন এবং N লাইন সংযোগ বিচ্ছিন্ন করতে পারে।

প্রশ্নঃএই মডেলে কিভাবে নিরপেক্ষ লাইন (N) সুরক্ষিত?

ক:এই ধরনের ছোট ফুটো সার্কিট ব্রেকার 63A 1P+N-এর এন-পোল, শুধুমাত্র ফেজ লাইনের সাথে সিঙ্ক্রোনাসভাবে চালু এবং বন্ধ করে, বিচ্ছিন্নতা ফাংশন প্রদান করে। যাইহোক, এটিতে সাধারণত একটি স্বাধীন ওভারলোড সুরক্ষা চৌম্বকীয় ট্রিপ থাকে না (যেমন, এন-পোল ওভারলোড একা ট্রিপিং ঘটায় না)। এর বৈশিষ্ট্য হল সম্পূর্ণ ফুটো সুরক্ষা এবং নিরাপদ বাইপোলার বিচ্ছিন্নতা প্রদান করা।
